انواع یاتاقان و تفاوت آن‌ها

یاتاقان ها از اجزای بسیار کلیدی در انواع ماشین آلات و تجهیزات صنعتی هستند. آن ها امکان حرکت نرم و دقیق اجزای مکانیکی را فراهم می کنند و نقش مهمی در کاهش اصطکاک، مصرف انرژی و افزایش طول عمر تجهیزات ایفا می کنند. بدون وجود یاتاقان، بسیاری از سیستم های مکانیکی نمی توانستند به درستی کار کنند.

شناخت دقیق انواع یاتاقان و تفاوت های آن ها برای مهندسان، تعمیرکاران، و حتی مصرف کنندگان خانگی اهمیت زیادی دارد. هر نوع یاتاقان با توجه به طراحی خاص خود برای شرایط و کاربردهای مشخصی مناسب است. انتخاب اشتباه یک یاتاقان می تواند منجر به آسیب دیدن دستگاه و افزایش هزینه های تعمیر شود.

این مقاله تلاش دارد تا با معرفی انواع مختلف یاتاقان ها، کاربرد هرکدام، و مقایسه آن ها، به شما در انتخاب هوشمندانه تر کمک کند. با درک بهتر عملکرد یاتاقان ها، می توانید کارایی و بازدهی سیستم های مکانیکی را تا حد زیادی افزایش دهید و از مشکلات رایج در آینده جلوگیری کنید.

یاتاقان چیست و چه وظیفه ای دارد؟

یاتاقان ها قطعاتی مکانیکی هستند که بین دو سطح متحرک قرار می گیرند تا اصطکاک را کاهش دهند و حرکت نرم تری بین اجزای مکانیکی فراهم کنند. این قطعات به طور گسترده ای در سیستم های چرخشی یا نوسانی استفاده می شوند، از موتورها و پمپ ها گرفته تا خودروها و تجهیزات صنعتی سنگین. آن ها با تحمل بارهای شعاعی، محوری یا ترکیبی، مانع از آسیب به سایر بخش های مکانیکی می شوند.

یکی از ویژگی های مهم در طراحی یاتاقان، نوع بار واردشده به آن است. برخی یاتاقان ها فقط برای بارهای شعاعی مناسب هستند، درحالی که برخی دیگر توان تحمل بارهای محوری یا ترکیبی را دارند. همچنین عواملی مانند دما، رطوبت، آلودگی و شرایط کاری نیز در انتخاب نوع مناسب یاتاقان تأثیرگذار هستند.

از مهم ترین دلایلی که موجب می شود شناخت انواع یاتاقان اهمیت پیدا کند، می توان به نقش آن در عملکرد روان سیستم ها، کاهش هزینه های نگهداری و افزایش بهره وری اشاره کرد. انتخاب یاتاقان اشتباه یا استفاده نادرست از آن، می تواند باعث افزایش سایش، لرزش و حتی خرابی کامل دستگاه شود.

دسته بندی کلی انواع یاتاقان

به صورت کلی، انواع یاتاقان را می توان به دو گروه اصلی تقسیم کرد: یاتاقان های لغزشی و یاتاقان های غلتشی. هرکدام از این دو گروه دارای زیرشاخه های مختلفی هستند که بسته به شرایط بارگذاری و نوع حرکت، کاربردهای متفاوتی دارند. شناخت این دسته بندی اولیه کمک می کند تا درک بهتری از عملکرد و تفاوت یاتاقان ها داشته باشیم.

یاتاقان های لغزشی ساده ترین شکل یاتاقان ها هستند که معمولاً سطح تماس آن ها صاف است و حرکت بین سطوح با استفاده از یک لایه روان کننده انجام می شود. در مقابل، یاتاقان های غلتشی دارای اجزای چرخشی مانند ساچمه یا غلتک هستند که اصطکاک را به صورت قابل توجهی کاهش می دهند و برای سرعت های بالا مناسب اند.

با توجه به تنوع کاربردهای صنعتی و نیاز به تحمل بارهای مختلف در شرایط محیطی متنوع، انتخاب از بین انواع یاتاقان نیازمند شناخت کامل از ویژگی های هر نوع است. در ادامه، این دسته بندی ها را با جزئیات بیشتر بررسی خواهیم کرد.

یاتاقان های لغزشی

یاتاقان های لغزشی (Plain Bearings) معمولاً در جاهایی استفاده می شوند که حرکت ساده خطی یا دورانی با سرعت کم و بار زیاد مدنظر باشد. این یاتاقان ها از یک سطح صاف برخوردارند و حرکت بر روی یک لایه نازک روغن یا گریس انجام می گیرد که به عنوان روان کننده عمل می کند. طراحی ساده و قابلیت کار در شرایط سخت از جمله مزایای اصلی این نوع یاتاقان ها است.

استفاده از یاتاقان های لغزشی در صنایعی مانند نیروگاه ها، توربین های آبی، و پمپ های صنعتی رایج است. به دلیل توانایی بالا در تحمل بارهای شعاعی و محوری سنگین، این یاتاقان ها برای کاربردهایی که نیاز به پایداری بالا دارند، ایده آل هستند. از دیگر ویژگی های مهم آن ها می توان به مقاومت در برابر لرزش و شوک اشاره کرد.

با این حال، یاتاقان های لغزشی معایبی نیز دارند؛ از جمله نیاز به روانکاری مداوم و حساسیت نسبت به آلودگی. در صورتی که روانکاری به درستی انجام نشود، سطح تماس به سرعت فرسوده شده و منجر به کاهش عمر مفید یاتاقان خواهد شد. در مقایسه با سایر انواع یاتاقان، این مدل برای کاربردهای با سرعت بالا مناسب نیست.

یاتاقان های غلتشی

یاتاقان های غلتشی به کمک عناصر چرخشی مانند ساچمه و غلتک، اصطکاک را کاهش داده و عملکردی نرم و پایدار فراهم می کنند. این یاتاقان ها در انواع مختلفی تولید می شوند و کاربردهای متنوعی دارند. آن ها به دلیل دقت بالا و قابلیت کار در سرعت های بالا، در صنعت خودروسازی، هوافضا، و ابزارهای دقیق کاربرد زیادی دارند.

یکی از مزایای مهم یاتاقان های غلتشی، نگهداری آسان تر آن ها در مقایسه با مدل های لغزشی است. همچنین تنوع طراحی باعث شده تا برای انواع بارهای شعاعی، محوری یا ترکیبی، مدل های مختلفی موجود باشد. با استفاده مناسب از روانکار، این یاتاقان ها می توانند عمر بالایی داشته باشند و کارایی سیستم را به حداکثر برسانند.

البته باید توجه داشت که یاتاقان های غلتشی در مقایسه با یاتاقان های لغزشی دارای قیمت بیشتری هستند و در مقابل ضربه ها و شوک های شدید آسیب پذیرترند. همچنین نصب آن ها نیازمند دقت بالاتری است تا عملکرد مطلوبی داشته باشند.

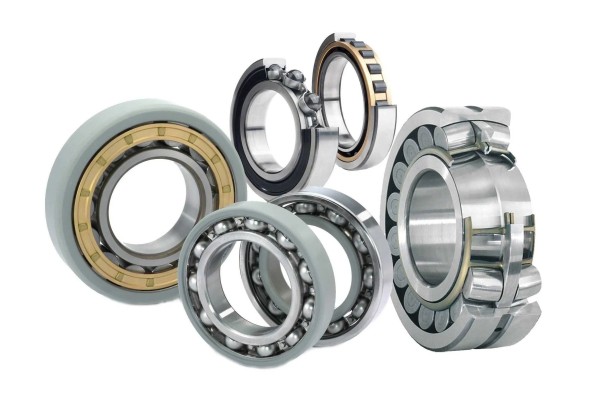

بررسی دقیق تر انواع یاتاقان غلتشی

انواع یاتاقان غلتشی عبارتند از:

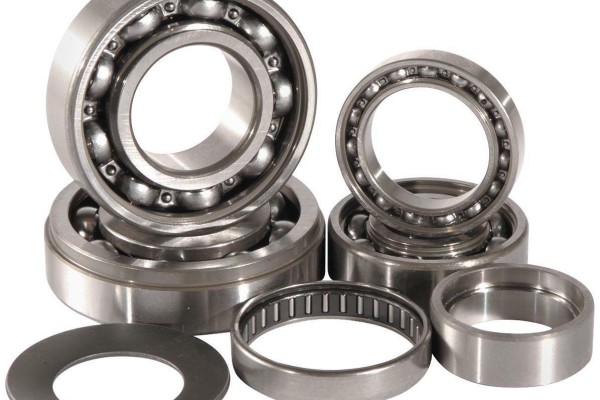

یاتاقان ساچمه ای

یاتاقان های ساچمه ای از متداول ترین انواع یاتاقان های غلتشی هستند که دارای ساچمه های کروی بین دو رینگ می باشند. طراحی این یاتاقان باعث کاهش اصطکاک و حرکت نرم قطعات می شود. استفاده از این نوع در موتورهای الکتریکی، فن ها و ابزارهای برقی بسیار رایج است.

به دلیل تماس نقطه ای بین ساچمه و رینگ ها، این یاتاقان ها برای سرعت های بالا بسیار مناسب اند. آن ها عملکردی روان و کم صدا دارند و برای بارهای شعاعی سبک تا متوسط ایده آل هستند. نگهداری این یاتاقان ها نیز آسان تر از انواع دیگر است و در بیشتر کاربردهای عمومی مورد استفاده قرار می گیرند.

از معایب این نوع یاتاقان می توان به تحمل پایین تر در برابر بارهای محوری یا ترکیبی و حساسیت نسبت به آلودگی و ضربه اشاره کرد. در مقایسه با سایر انواع یاتاقان، نوع ساچمه ای بیشتر برای کاربردهای سبک و متوسط مناسب است.

یاتاقان غلتکی

یاتاقان های غلتکی دارای غلتک هایی با سطح تماس وسیع تر هستند که باعث تحمل بار شعاعی بیشتر می شود. این یاتاقان ها به ویژه در کاربردهایی مانند گیربکس ها، ماشین آلات سنگین، و سیستم های انتقال قدرت استفاده می شوند. طراحی آن ها باعث کاهش تنش در نقطه تماس می شود که به افزایش طول عمر منجر می گردد.

مزیت اصلی این یاتاقان در تحمل بارهای سنگین است، اگرچه سرعت عملکرد آن نسبت به ساچمه ای پایین تر است. همچنین، یاتاقان های غلتکی در اندازه های متنوعی عرضه می شوند تا برای فضاهای صنعتی مختلف قابل استفاده باشند.

در صورتی که به درستی روانکاری و نگهداری شوند، این یاتاقان ها عمر بسیار بالایی دارند. البته به دلیل ابعاد بزرگ تر و وزن بیشتر، ممکن است فضای بیشتری برای نصب نیاز داشته باشند و در برخی موارد نیز پرهزینه تر باشند.

یاتاقان مخروطی و کف گرد

یاتاقان های مخروطی قابلیت تحمل بارهای شعاعی و محوری را به صورت هم زمان دارند. طراحی این یاتاقان به گونه ای است که غلتک های مخروطی بین دو رینگ زاویه دار قرار می گیرند. کاربرد اصلی آن ها در خودروها، ماشین آلات راه سازی و قطعاتی است که بارهای ترکیبی دارند.

از مزایای این نوع یاتاقان می توان به پایداری بالا، قابلیت تنظیم دقیق و عمر طولانی اشاره کرد. البته نیاز به تنظیم اولیه و دقت در نصب از جمله چالش های آن است. در صورتی که به درستی نصب نشود، ممکن است باعث سایش زودرس یا ایجاد لرزش شود.

یاتاقان های کف گرد نیز طراحی شده اند تا بارهای محوری را تحمل کنند. آن ها در سیستم هایی مانند توربین ها و فرمان خودروها استفاده می شوند. در مقایسه با سایر انواع یاتاقان، کف گردها قابلیت خاصی در نگهداری بار محوری دارند ولی برای بارهای شعاعی مناسب نیستند.

جدول مقایسه ای انواع یاتاقان ها

برای درک بهتر تفاوت ها میان انواع مختلف یاتاقان ها، استفاده از جدول مقایسه ای یکی از بهترین روش هاست. این جدول به شما کمک می کند تا در یک نگاه ویژگی های اصلی هر نوع یاتاقان را از نظر نوع بار قابل تحمل، سرعت عملکرد، نیاز به روانکاری و کاربرد اصلی آن بررسی کنید. همچنین می توانید با این مقایسه، انتخاب دقیق تری بر اساس نیاز خود داشته باشید.

همان طور که مشاهده می کنید، هیچ نوع یاتاقانی برای همه شرایط ایده آل نیست. بنابراین، در زمان انتخاب، لازم است نیازهای پروژه خود را به درستی بررسی کرده و بر اساس آن تصمیم گیری کنید. در بسیاری از پروژه ها حتی ممکن است ترکیبی از چند نوع یاتاقان مورد استفاده قرار گیرد.

تفاوت های کلیدی میان انواع یاتاقان

یکی از مهم ترین تفاوت ها بین انواع یاتاقان در نوع باری است که آن ها می توانند تحمل کنند. برخی یاتاقان ها مثل ساچمه ای برای بارهای شعاعی طراحی شده اند، درحالی که انواعی مانند یاتاقان های مخروطی توانایی تحمل بارهای شعاعی و محوری را به صورت هم زمان دارند. این تفاوت در طراحی، باعث می شود که هر یاتاقان برای کاربرد خاصی مناسب باشد.

تفاوت دیگر مربوط به سرعت عملیاتی است. یاتاقان ساچمه ای در سرعت های بالا عملکرد بسیار خوبی دارد، درحالی که یاتاقان های غلتکی و لغزشی معمولاً برای سرعت های پایین تر مناسب ترند. اگر پروژه ای با عملکرد دورانی بسیار سریع دارید، باید حتماً از یاتاقانی استفاده کنید که برای این سرعت طراحی شده است.

نکته دیگر در تفاوت میان انواع یاتاقان، میزان و نوع نگهداری مورد نیاز آن ها است. یاتاقان های لغزشی اغلب نیاز به روانکاری منظم دارند، در حالی که برخی مدل های ساچمه ای با روانکاری اولیه می توانند برای مدت طولانی کار کنند. توجه به این نکات می تواند هزینه های نگهداری و خرابی را تا حد زیادی کاهش دهد.

چگونه بهترین یاتاقان را انتخاب کنیم؟

برای انتخاب بهترین نوع از میان انواع یاتاقان، باید ابتدا شرایط عملیاتی پروژه را مشخص کنید. نوع بار (شعاعی، محوری یا ترکیبی)، میزان سرعت، شرایط محیطی مانند دما و آلودگی، و حتی فضای در دسترس برای نصب، همگی عواملی هستند که باید در نظر گرفته شوند. بدون درک این پارامترها، امکان انتخاب بهینه وجود ندارد.

مسئله مهم دیگر، هزینه کلی چرخه عمر یاتاقان است. ممکن است در ابتدا یاتاقانی ارزان تر به نظر برسد، اما به دلیل نیاز مداوم به نگهداری، در بلندمدت هزینه بیشتری به شما تحمیل کند. بنابراین بهتر است یاتاقانی را انتخاب کنید که در کنار عملکرد مناسب، هزینه های تعمیر و نگهداری کمتری داشته باشد و با شرایط کاری هم خوانی داشته باشد.

در نهایت، مشورت با کارشناسان و استفاده از منابع فنی معتبر می تواند به انتخابی آگاهانه تر کمک کند. برخی پروژه ها نیاز به استفاده از یاتاقان های تخصصی دارند که ممکن است در بازار عمومی در دسترس نباشند. در این موارد، بررسی کاتالوگ های فنی و مشاوره با تامین کنندگان صنعتی بسیار مفید خواهد بود.

نتیجه گیری

در این مقاله تلاش کردیم تا با بررسی دقیق انواع یاتاقان، تفاوت های اصلی بین آن ها، مزایا، معایب و کاربردهای مختلف را به طور جامع بیان کنیم. همان طور که دیدیم، هیچ نوع یاتاقانی برای همه شرایط مناسب نیست و باید بر اساس نوع بار، سرعت، و شرایط کاری، انتخاب مناسبی انجام شود.

یاتاقان های ساچمه ای برای سرعت بالا مناسب اند، اما توان تحمل بار محدودتری دارند. در مقابل، یاتاقان های غلتکی و مخروطی برای بارهای سنگین تر طراحی شده اند ولی فضای بیشتری اشغال می کنند. همچنین یاتاقان های لغزشی برای شرایط خاص و بارهای زیاد در سرعت پایین گزینه ی بهتری هستند.

درنهایت، انتخاب هوشمندانه از میان انواع یاتاقان می تواند عملکرد تجهیزات شما را بهبود ببخشد، از خرابی های زودرس جلوگیری کند و هزینه های تعمیر و نگهداری را کاهش دهد. پیشنهاد می شود قبل از خرید، شرایط عملیاتی را با دقت بررسی کرده و در صورت نیاز با متخصصان مشورت نمایید.

سوالات متداول درباره انواع یاتاقان

۱. آیا یاتاقان ها نیاز به تعویض دوره ای دارند؟

بله، با توجه به شرایط استفاده و نوع یاتاقان، بررسی و تعویض منظم آن می تواند از آسیب های جدی به سیستم جلوگیری کند. استفاده از روانکار مناسب و بررسی لرزش ها و صداهای غیرطبیعی از جمله روش های پایش سلامت یاتاقان ها است.

۲. تفاوت اصلی بین یاتاقان ساچمه ای و غلتکی چیست؟

تفاوت اصلی در شکل عنصر غلتان آن هاست؛ ساچمه ای دارای ساچمه های کروی و غلتکی دارای غلتک های استوانه ای هستند. ساچمه ای برای سرعت بالا و بار کم مناسب تر است، در حالی که غلتکی برای بارهای سنگین و سرعت متوسط به پایین کاربرد دارد.

۳. کدام نوع یاتاقان برای خودرو مناسب تر است؟

در خودروها معمولاً از یاتاقان های مخروطی و ساچمه ای استفاده می شود. یاتاقان های مخروطی به دلیل توانایی تحمل بار ترکیبی، در چرخ ها و سیستم تعلیق کاربرد زیادی دارند، در حالی که ساچمه ای ها بیشتر در موتور و قطعات داخلی استفاده می شوند.
